发明专利号：ZL 201510051291.1

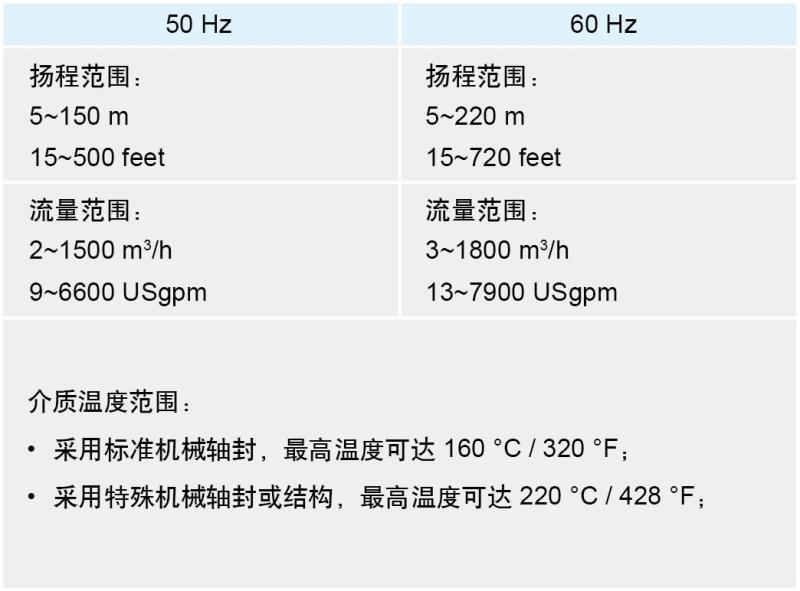

操作数据：

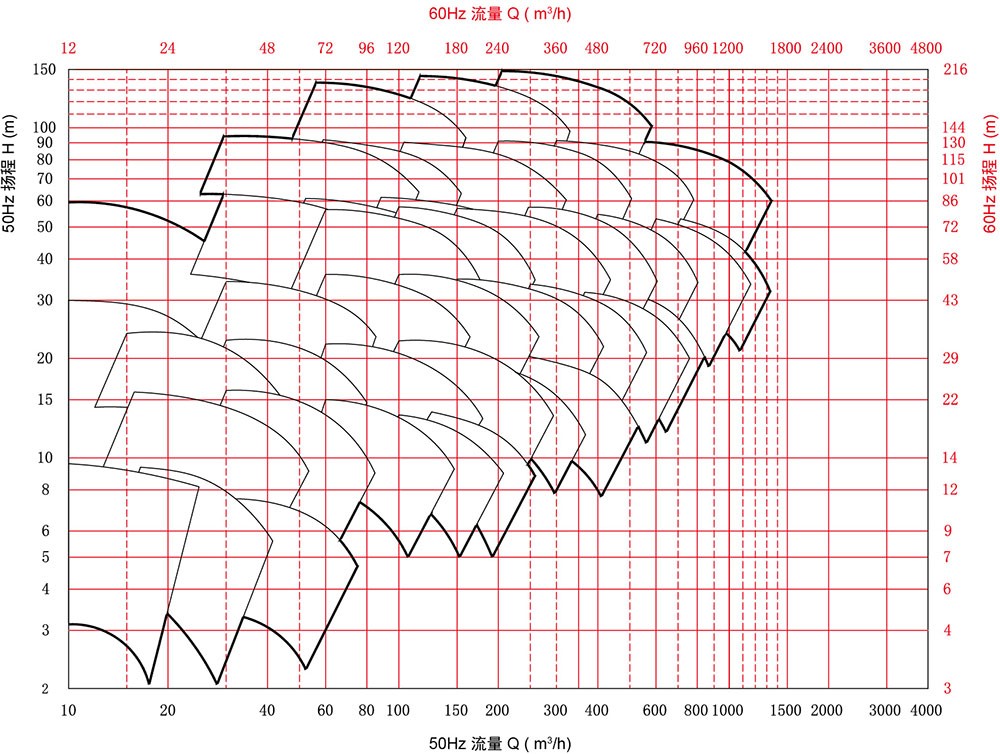

型谱：

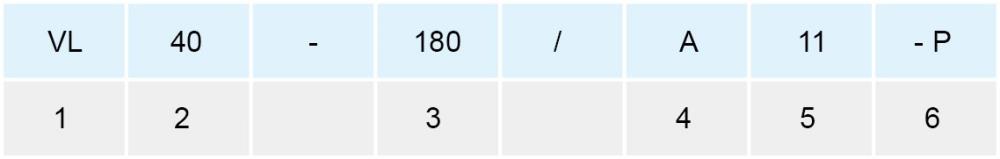

名称定义：

1:泵形式代号

•VL：立式管道泵

•VLH：卧式端吸泵（除泵壳外其它零件和VL泵通用）

2:泵出口直径（mm）

•泵出口直径40毫米

注：叶轮直径330毫米以下时，进出口径相同。除非特殊设计。

3:叶轮名义直径（mm）

•叶轮名义直径180毫米

4:泵主要零件材料代号

5:泵结构代号

11: 泵端无轴承

12: 叶轮后滑动轴承

13: 叶轮后球轴承

15: 叶轮后滑动轴承和球轴承

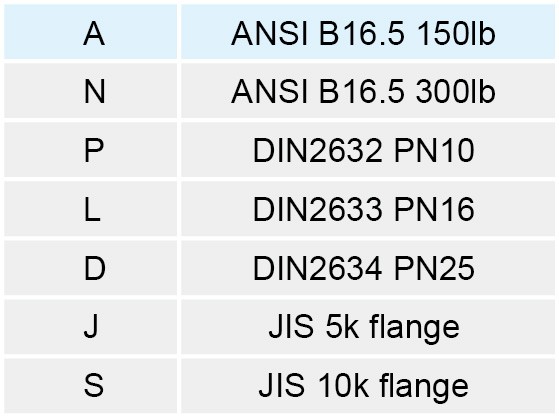

6:泵进出口法兰标准代号

注: 厂家法兰默认标准是P。如果订单上法兰标准未作要求时，按P供货。

核心技术介绍(典型应用)：

适用于多种船舶应用场合，包括海水冷却系统、低温冷却系统、高温冷却系统、压载水泵和消防泵。

1、发明专利产品 专利号：ZL 201510051291.1；

2、高可靠性：

•泵高度大幅降低，振动及噪音显著减小;

•口环可采用进口高性能复合材料以确保最长的使用寿命和最低的磨损；

•通过优化的结构及精密加工，显著改善耐用性及使用寿命；

3、减小占用空间及减轻重量：

•针对船用的特点进行了重新优化，比知名国外船用泵重量减少最大达到30%，产品高度最大降低约20%；

4、高效率:

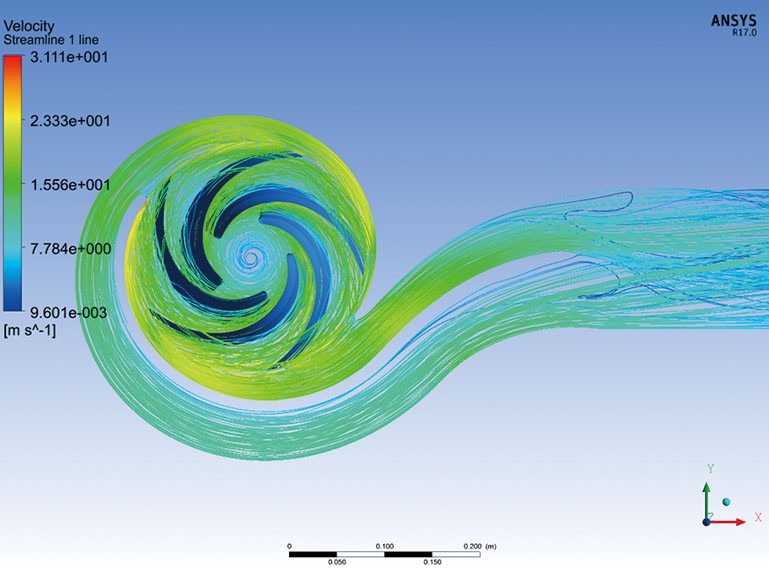

•节能产品，全新优化的水力模型（高阶方程G2 - A面设计方法），提高了效率和汽蚀性能，全部满足MEI0.7欧洲节能标准，比知名国外船用泵效率提高约5%；

5、易维修维护：

•模块化设计，不同结构的主要部件(后盖，支架，轴等）通用，改变或升级配置只需要替换相应的零件模块，外形安装尺寸不变；

•泵可在不拆卸泵体、电机和支架的情况下更换机封和叶轮，维修和更换时间比知名国外船用泵厂产品节省约50%；

6、机械密封为标准配置; 可选配双机封或填料密封；

7、对于易汽蚀安装场所，产品可升级为普通自吸泵或强自吸泵；

8、双蜗壳设计，大大减小泵的径向力和泵壳的重量；

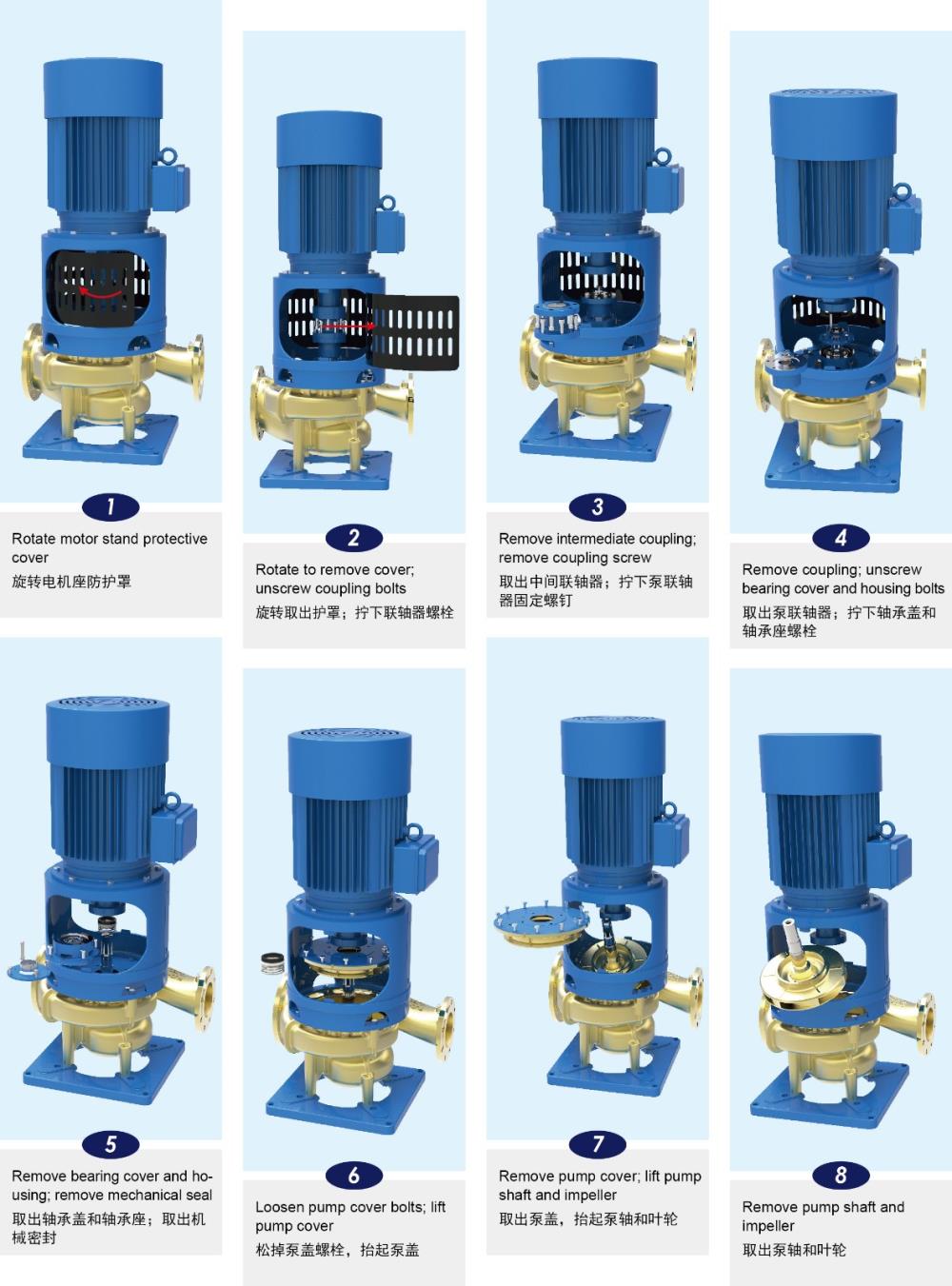

VL 立式泵拆卸换备件示意图：
